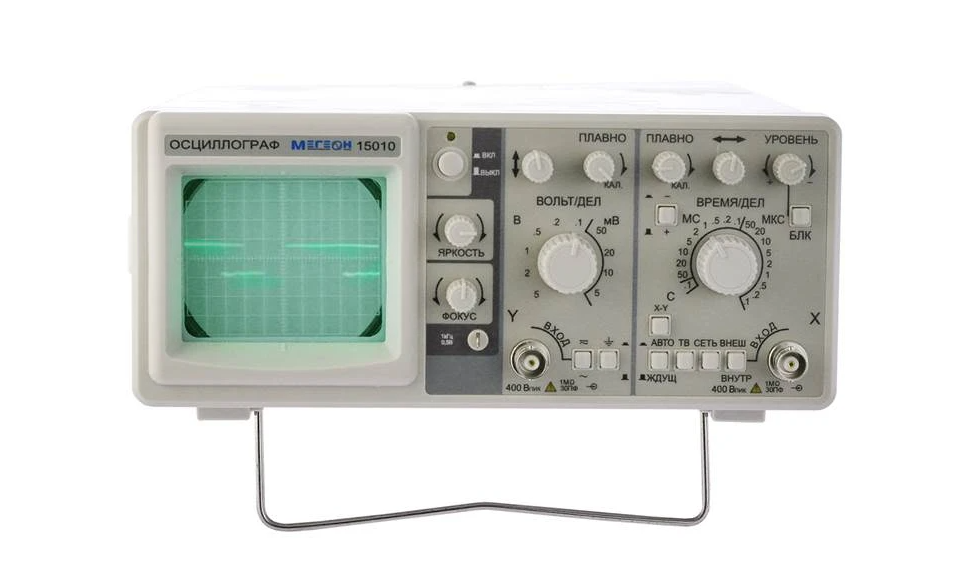

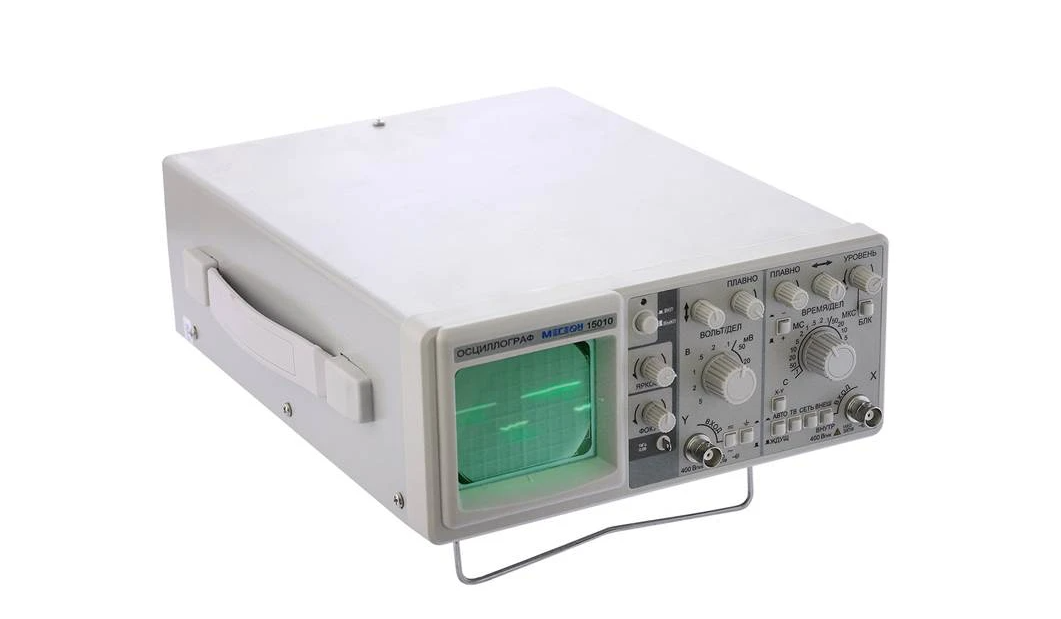

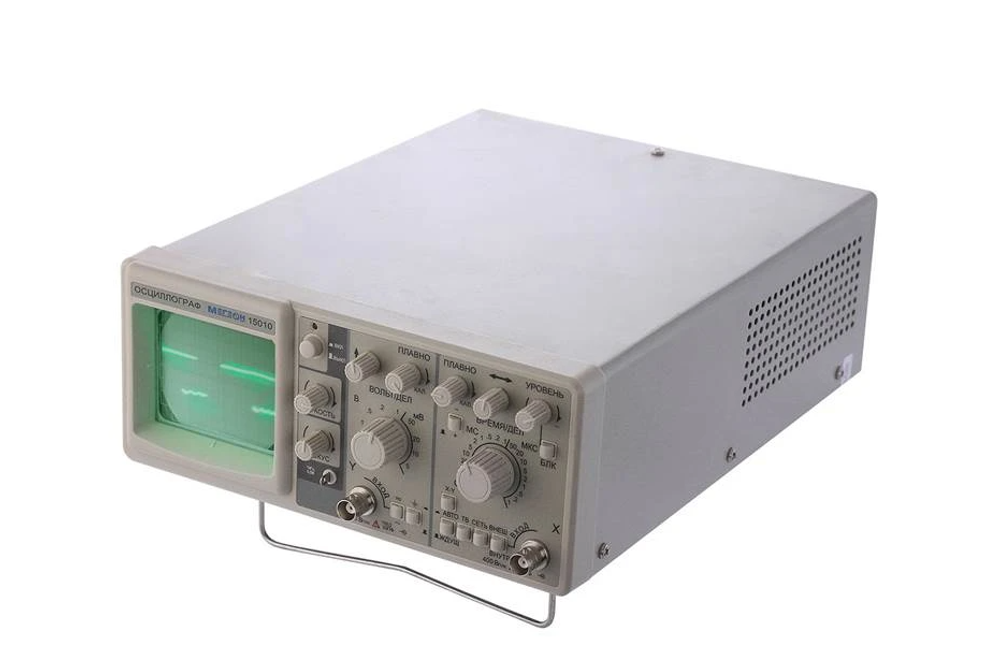

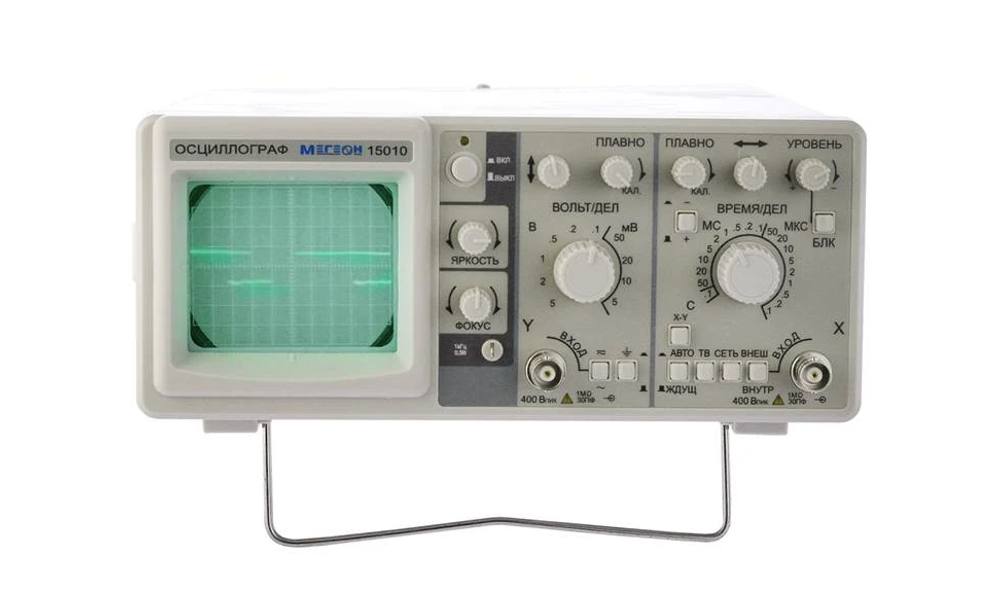

Осциллограф аналоговый МЕГЕОН 15010 - это стационарный измерительный прибор, который широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях.
Прибор оснащен интегрированным калибратором и максимальной полосой пропускания 10 МГц. Это позволяет проводить точные измерения и анализ сигналов.
Осциллограф имеет один входной канал и ЭЛТ дисплей, что обеспечивает удобство использования и наглядность результатов.
Прибор поддерживает несколько видов синхронизации, включая автоколебательный, по видеосигналу и ждущий. Это позволяет проводить различные виды измерений и тестировать электронное оборудование.

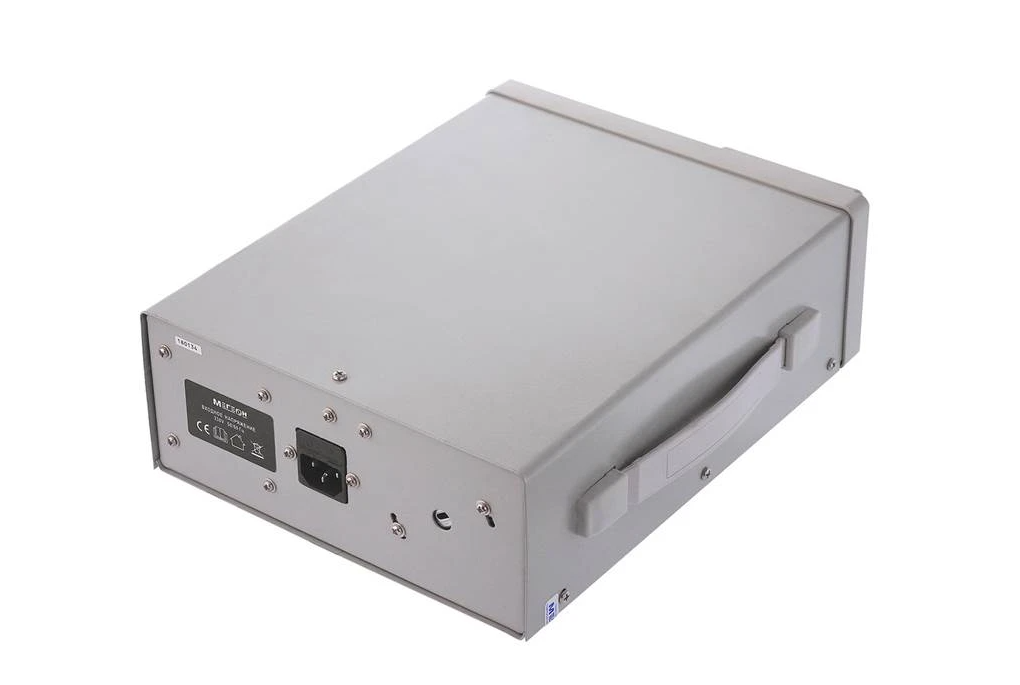

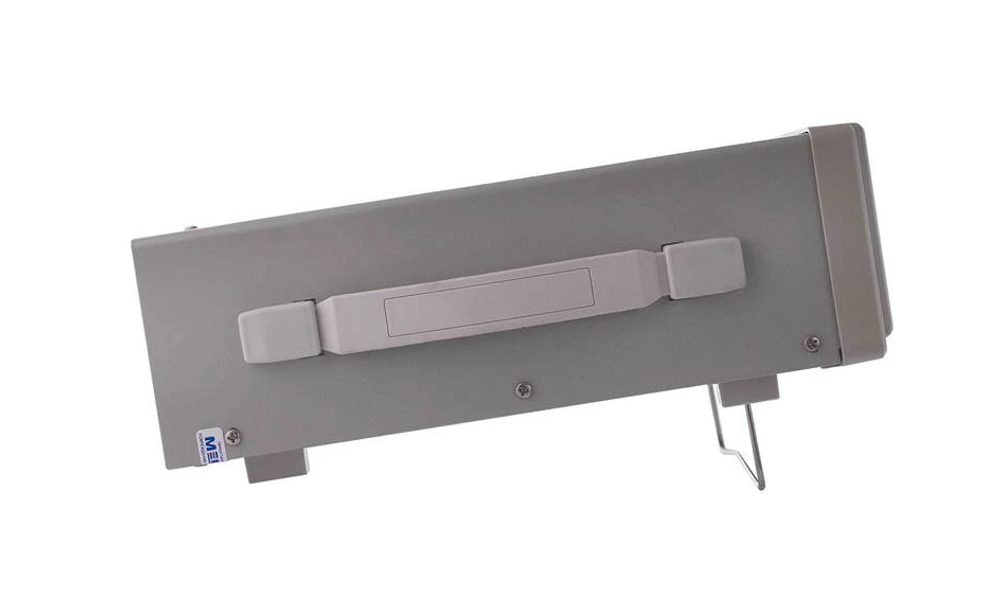

Благодаря горизонтальному исполнению корпуса и небольшим габаритам, осциллограф МЕГЕОН 15010 идеален для использования в лабораторных условиях.
Питание осуществляется от сети напряжением 230 В. Потребляемая мощность составляет 25 Вт, а погрешность - 2%.

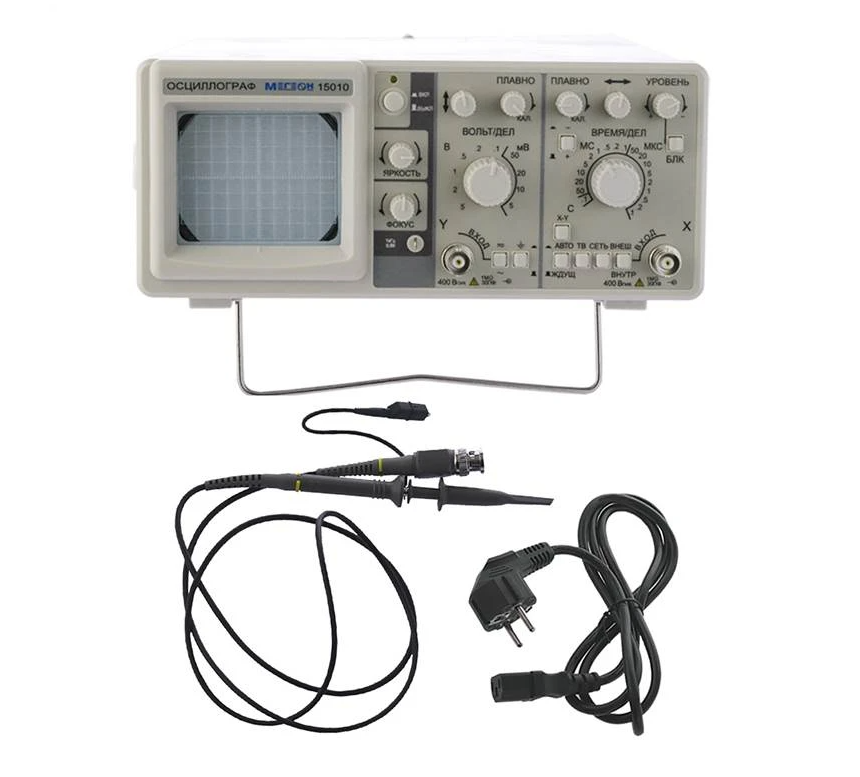

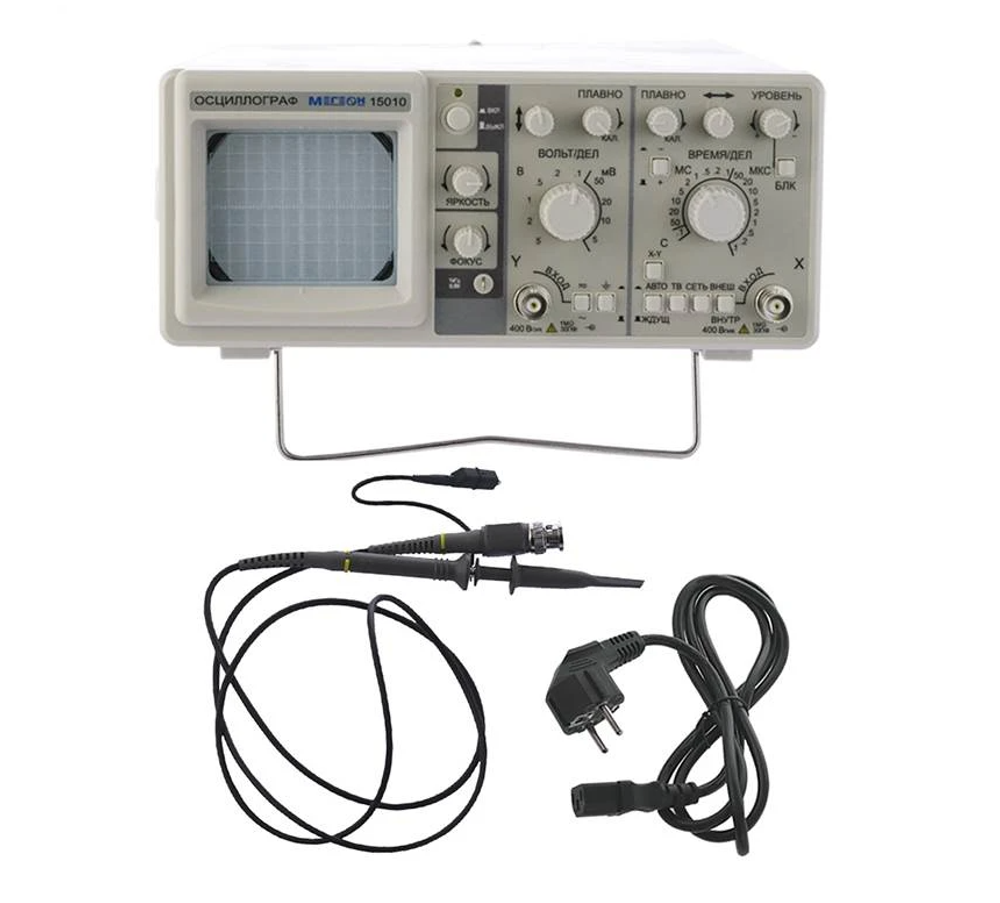

Комплектация включает пробник-делитель (1:1/1:10) и сетевой шнур. Вес прибора составляет 3,5 кг, а габариты в упаковке - 320х220х95 мм.
Осциллограф аналоговый МЕГЕОН 15010 - надежный и точный инструмент для проведения измерений и анализа сигналов.
Технические характеристики МЕГЕОН 15010 00000002699
Преимущества МЕГЕОН 15010 00000002699
- Несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий;
- Горизонтальное исполнение корпуса и небольшие габариты;
- Встроенный калибратор;
- Электропитание осциллографа производится от сети с напряжением 220В и частотой 50 ГЦ;
- Размер экрана - 36х48 мм;
- Время непрерывной работы - 8 часов;
- Относительная влажность при эксплуатации - 85%.
Дополнительные характеристики:
- Коэффициент отклонения - 5 мВ/дел...5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5);
- Коэффициент развертки - 0,1 мкс/дел...0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5);
- Основная погрешность/погрешность с делителем 1:10 - ±5% / ±7%;
- Плавная регулировка коэффициента отклонения от калиброванного значения - 2,5 раза;
- Плавная регулировка коэффициента развертки от калиброванного значения - 2,5 раза;
- Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе - 400 В;
- Время нарастания переходной характеристики - 35 нс;
- Амплитуда внешней синхронизации (0,3...1) В;
- Нестабильность синхронизации - 0,1 дел;
- Частота - 1 кГц;
- Амплитуда - 0.5 В;
- Рабочая температура, +5...+40 °С
- Ширина линии луча - 0.8 мм;
- Потребляемая мощность - 25 В-А.
